[MySQL] Workbench 다이어그램 그리는 방법(EER Diagram)

[MySQL] Workbench 다이어그램 그리는 방법(EER Diagram)



MySQL 데이터베이스를 사용할 때 기본적으로 제공되는 GUI인 Workbench에서 자신이 생성한 데이터베이스의 다이어그램을 확인하고 싶을 때가 있습니다.

직관적이니깐요.

WorkBench에서 이를 지원해주는데 EER Diagram을 보는 방법은 간단합니다.

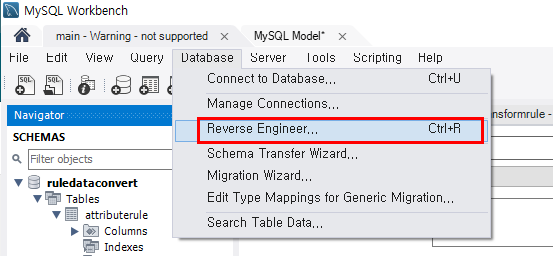

1. Database - Reverse Engineer... 클릭

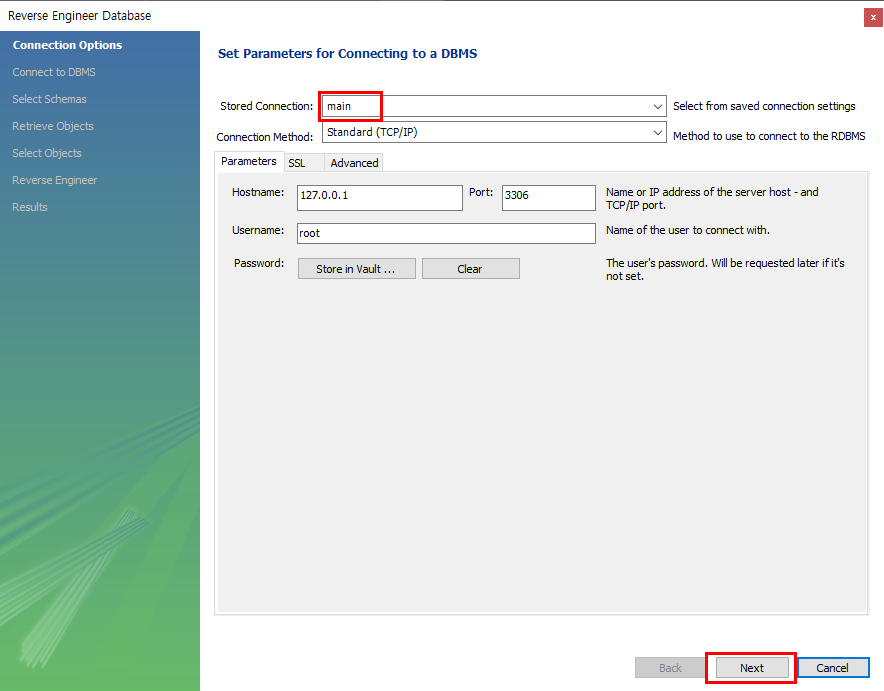

2. 현재 데이터베이스와 IP주소, Port, User를 확인하고 Next





데이터베이스에 로그인이 되어 있는 상태라면 자동적으로 입력 칸이 채워집니다.

혹시 비워져 있을 경우엔 데이터베이스의 정보와 알맞게 넣어주신 후 Next를 진행하면 됩니다.

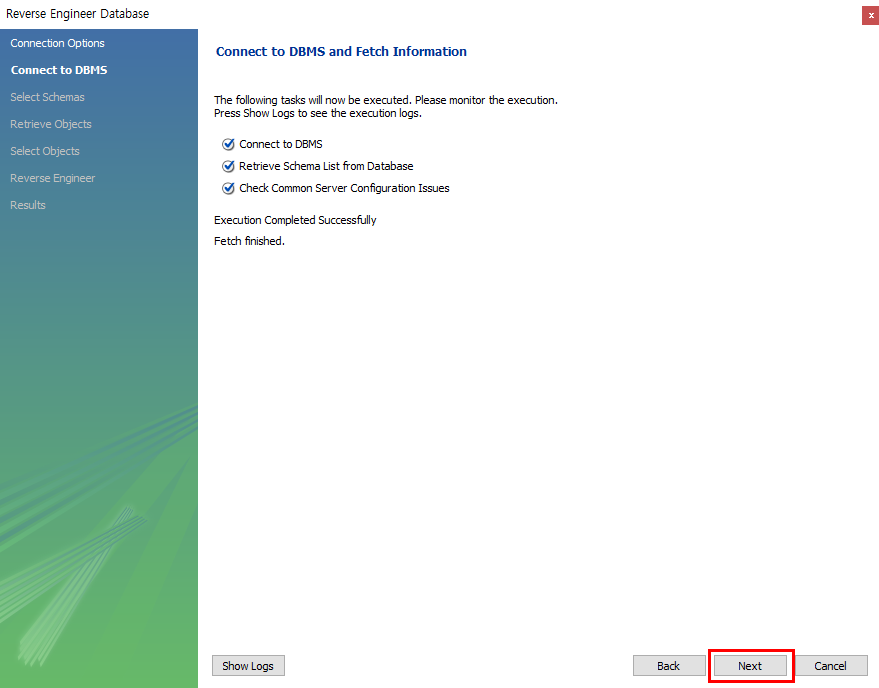

3. Next





DB 연결이 잘 되었으니 Next.

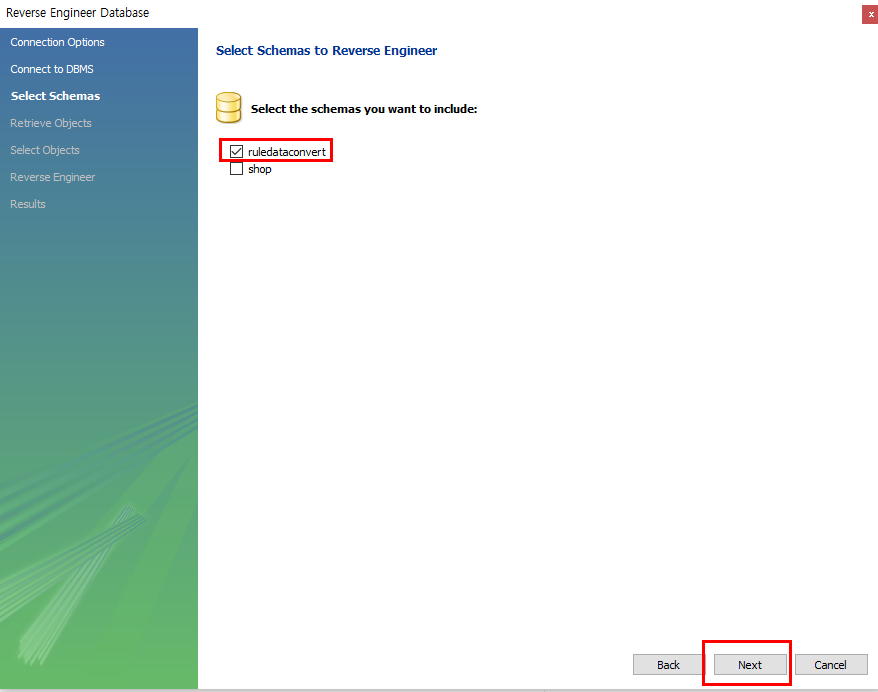

4. 스키마 선택





EER Diagram으로 표현하려는 스키마를 선택해줍니다.

저는 ruledataconvert라고 임의로 생성한 스키마를 선택했습니다.



후에 Next.

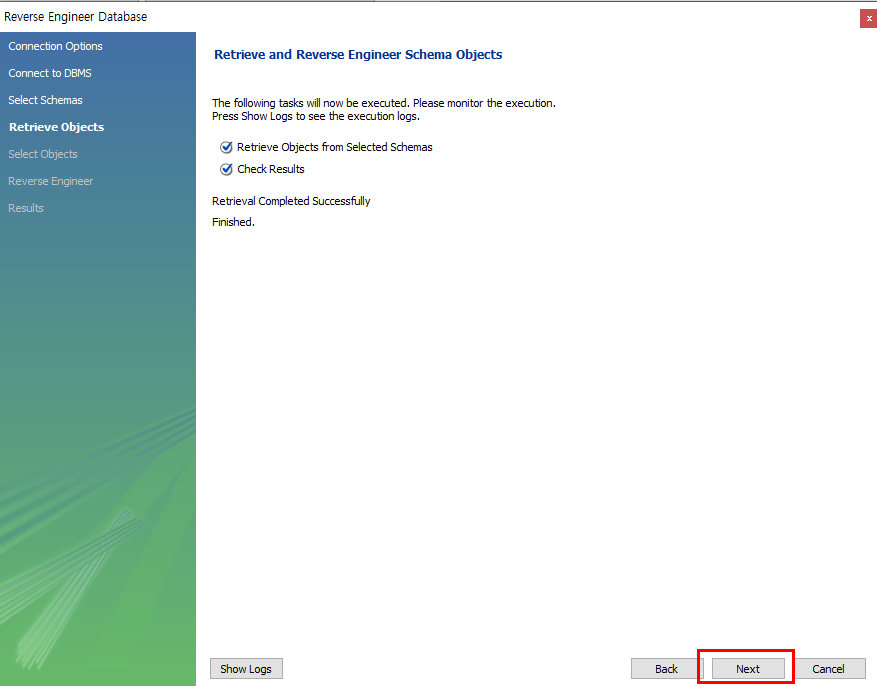

Next.

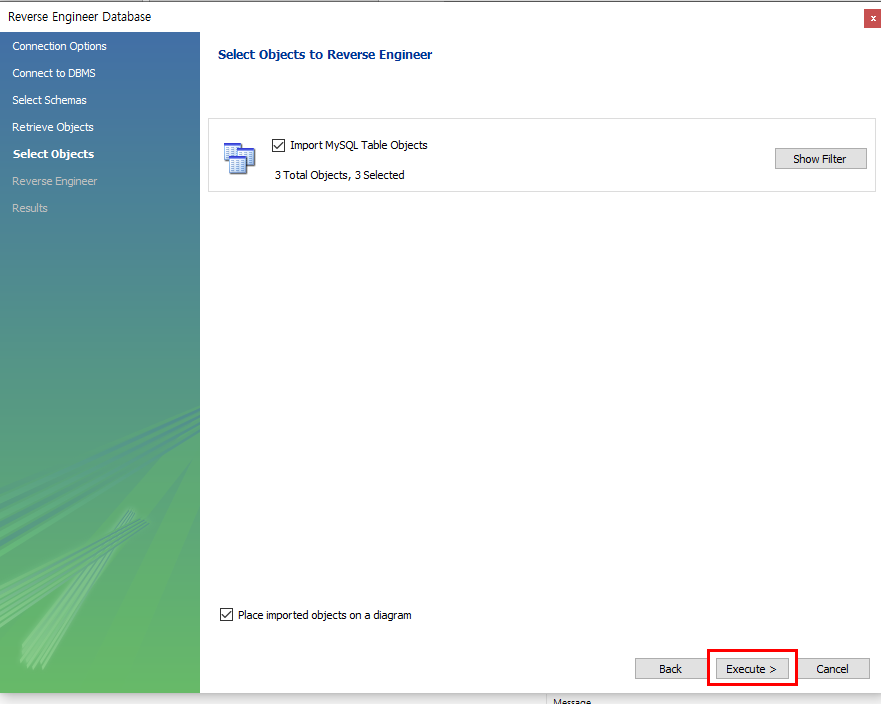

3개의 테이블=오브젝트가 선택되었고, Execute를 눌러 Diagram으로 변환하는 것을 실행시키면 됩니다.

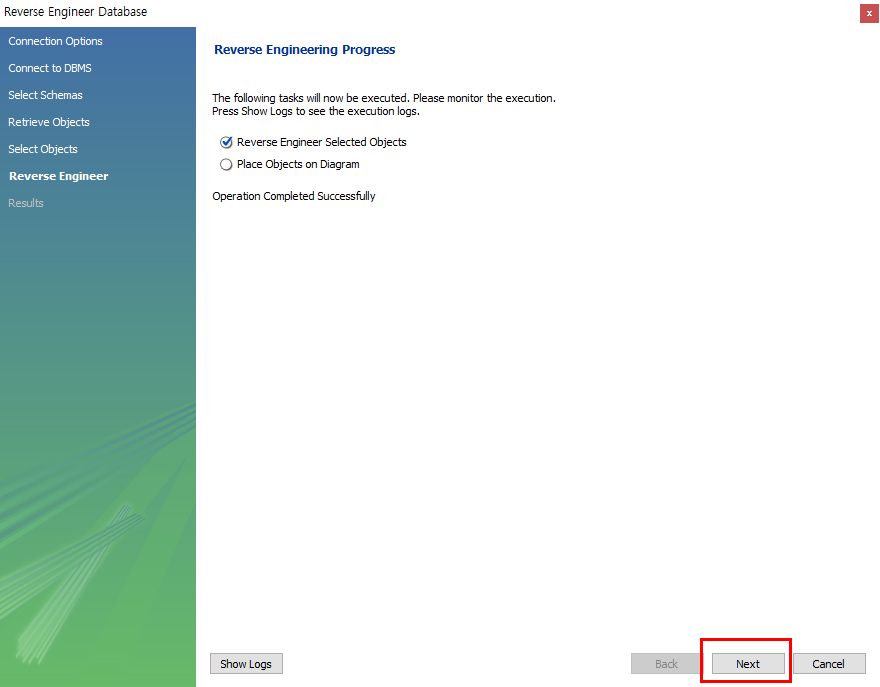

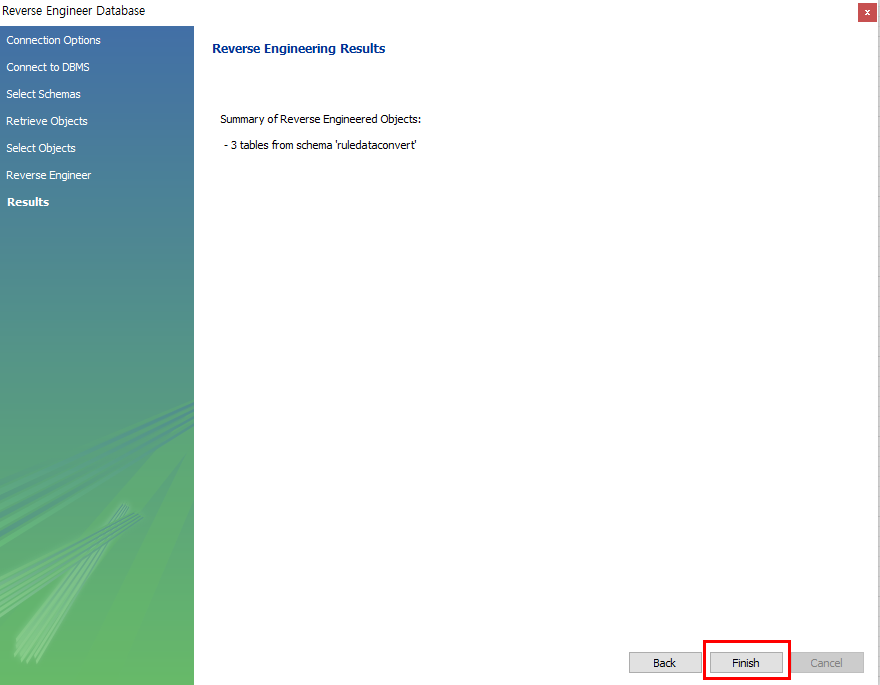

Next - Finish.

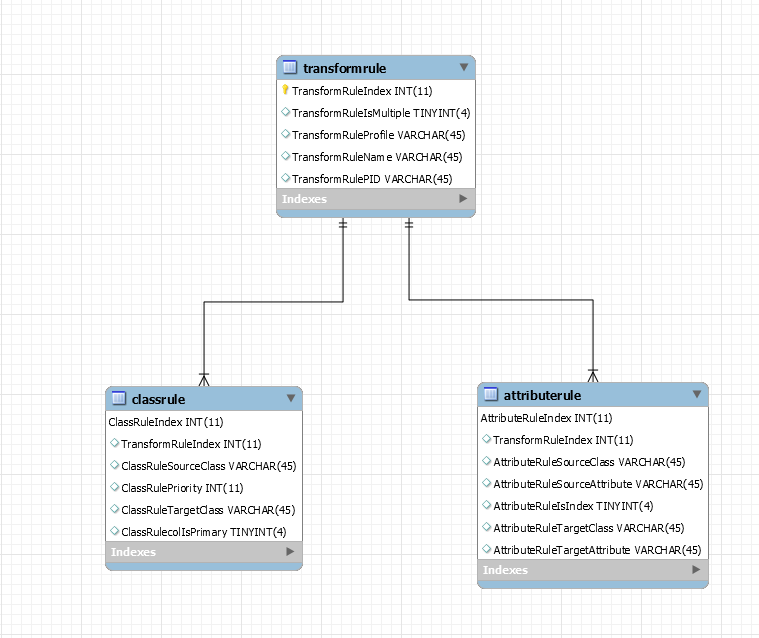

4. 실행 결과







직관적으로 볼 수 있는 EER Diagram이 그려졌습니다.
