[2020 정보처리기사 필기 요약] 5과목 - 정보시스템 구축 관리(IT프로젝트 정보시스템 구축 관리_2)

  -  2  -  IT프로젝트 정보시스템 구축 관리











2. 네트워크 구축





1) 네트워크 설치 구조

통신망은 정보를 전달하기 위해 통신 규약에 의해 연결한 통신 설비의 집합.

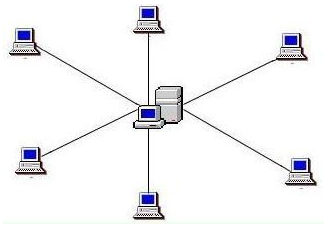

2) 성형

성형은 중앙에 중앙 컴퓨터가 있고, 이를 중심으로 단말장치들이 연결되는 중앙 집중형 네트워크 구성 형태

포인트 투 포인트 방식으로 회선을 연결

각 단말장치들은 중앙 컴퓨터를 통해 데이터를 교환

단말장치의 추가와 제거가 쉬움

중앙 컴퓨터가 고장나면 통신망 기능이 정지

교환 노드의 수가 가장 적음

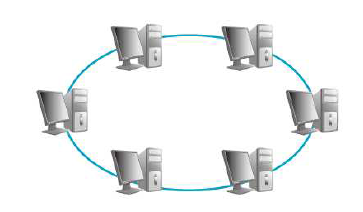

3) 링형

컴퓨터와 단말장치들을 서로 이웃하는 것끼리 포인트 투 포인트 방식으로 연결시킨 형태

분산 및 집중제어 모두 가능

단말장치의 추가/제거 및 기밀보호가 어려움

각 단말장치에서 전송 지연이 발생할 수 있음

중계기 수가 많아짐

데이터를 단방향 또는 양방향으로 전송 할 수 있음

단말장치, 통신 회선이 고장나면 통신망 기능 정지











4) 버스형

한 개의 통신 회선에 여러대의 단말장치가 연결되어 있는 형태

물리적 구조가 간단

단말 장치 추가와 제거에 용이함

단말 장치가 고장나도 통신망에 영향이 없음 -> 신뢰성 높음

기밀 보장이 어렵고, 통신회선의 길이에 제한











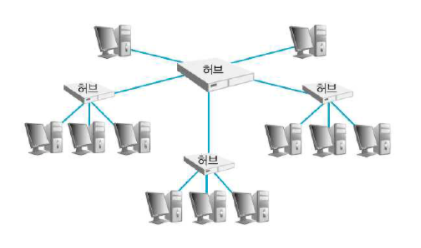

5) 계층형(트리형)

중앙 컴퓨터와 일정지역의 단말 장치까지는 하나의 통신회선으로 연결시키고, 이웃하는 단말장치는 일정 지역 내에 설치된 중간 단말장치로부터 다시 연결시키는 형태

분산 처리 시스템을 구성하는 방식

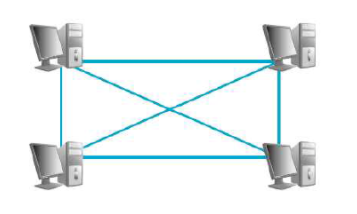

6) 망형

모든 지점의 컴퓨터와 단말장치를 서로 연결한 형태

노드의 연결성이 높음

많은 단말장치로부터 많은 양의 통신을 필요로 하는 경우에 유리

공중 데이터 통신망에서 주로 사용

통신 회선의 총 경로가 가장 김

통신 회선 장애시 다른 경로를 통해 데이터 전송 가능

모든 노드를 망형으로 연결하려면 n(n-1)/2개의 회선과 노드마다 n-1개의 포트가 필요함































3. 스위치







1) 분류

스위치는 브리지와 같이 LAN과 LAN을 연결하여 더 큰 LAN을 만드는 장치

L2 스위치	OSI 2계층에 속하는 장비 일반적인 스위치는 L2 스위치를 말한다 MAC 주소 기반으로 프레임을 전송 동일 네트워크 간의 연결만 가능
L3 스위치	OSI 3계층에 속하는 장비 L2 스위치에 라우터 기능 추가. IP 주소 기반으로 패킷 전송 서로 다른 네트워크 간 연결 가능
L4 스위치	OSI 4계층에 속하는 장비 로드 밸런서가 달린 L3 스위치 IP 주소 및 TCP/UDP 기반으로 사용자의 요구를 서버의 부하가 적은 곳에 배분하는 로드 밸런싱 기능을 제공
L7 스위치	OSI 7계층에 속하는 장비 IP 주소, TCP/UDP 포트 정보에 패킷 내용까지 참조해 세밀하게 로드 밸런싱함

* MAC 주소 : 네트워크 어댑터(NIC)의 고유 번호. 전세계에 유일한 번호.









2) 스위칭 방식

종류	프레임을 전달하는 방식
Store and Forwarding	데이터를 모두 받은 후 스위칭
Cut-through	데이터의 목적지 주소만을 확인 후 바로 스위칭
Fragment Free	Store and Forwarding, Cut-through 장점을 결합한 방식







3) 백본 스위치

여러 네트워크를 연결할 때 중추적 역할을 하는 네트워크이 백본이고, 스위칭 역할을 하는 것이 백본 스위치다.

백본 스위치는 모든 패킷이 지나가는 네트워크 중심에 배치

대규모 트래픽을 처리하려면 고성능의 백본 스위치 사용

L3 스위치가 백본 스위치의 역할을 함

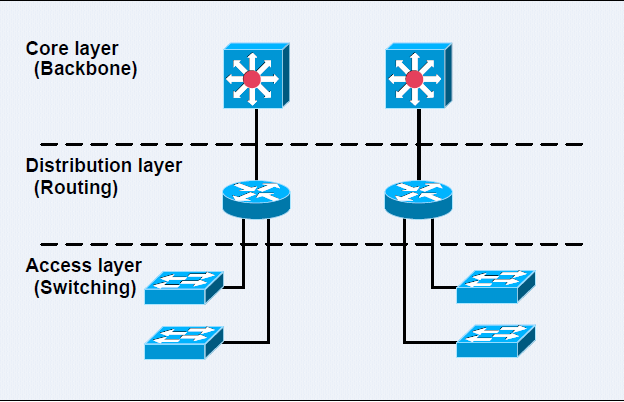

4) Hierarchical 3 Layer 모델

액세스 계층	사용자가 네트워크에 접속할 때 최초로 연결되는 지점 사용자들로부터 오는 통신을 집약해서 디스트리뷰션 계층으로 전송
디스트리뷰션 계층	액세스 계층의 장치들이 연결되는 지점 액세스 계층에서 오는 통신을 집약해 코어 계층으로 전송 LAN 간의 라우팅 기능 수행 라우터, L3 스위치 사용
코어 계층	디스트리뷰션 계층에서 오는 통신을 집약해 인터넷에 연결하는 계층으로 백본 계층이라 함. 전자 우편, 인터넷 접속, 화상 회의 기능 수행 백본 스위치 사용
